电源滤波器的原理和影响因素

电源滤波器的原理

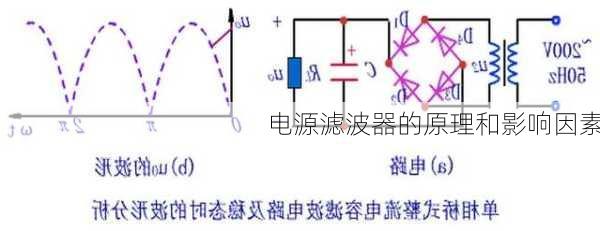

电源滤波器的原理主要是利用电容器和电感器对电源信号进行滤波，从而将高频噪声和干扰滤除，只留下纯净的直流电源信号。具体来说，电感器通过阻碍高频信号的传输，而电容器则可以将高频信号导向地，这样就可以有效地将电源中的杂波滤除，使得电源输出更加稳定和干净。

影响电源滤波器的因素

1.电感和电容的选择

电感和电容是电源滤波器的主要组成部分，它们的选取直接影响到滤波器的性能。电感的选取需要考虑到电感的数据表中的直流电阻值，以及电压降大约是这个电阻乘以电流的20%多。此外，电感的电感值随着电流的增加而下降，这也需要在设计时考虑到。电容的选取则需要考虑到电容的电容量和等效串联电阻等因素，以保证滤波器在特定频率下的滤波效果。

2.插入损耗

插入损耗是指滤波器接入电路后对信号传输造成的衰减。它主要包括差模插入损耗和共模插入损耗，这两者都需要在设备的电源入口处进行测量和比较，以确定滤波器是否能满足规定的标准。插入损耗的大小不仅影响到滤波器的性能，也会影响到设备的正常运行。

3.温度特性

滤波器内部一般是经过灌封处理的，因此环境特性不是主要问题。但是所有的灌封材料和滤波电容器的温度特性对电源滤波器的环境特性有一定的影响。例如，当电源滤波器的工作电流超过额定电流时，不仅会造成滤波器过热，而且会导致滤波器的低频滤波性能降低。

4.共模干扰和差模干扰

电源滤波器的重要指标是共模干扰和差模干扰的插入损耗。理想的电源线滤波器对指定频率段以外频率的信号有较大的衰减。但实际的电源线滤波器仅在100KHz以下有较好的表现。

5.地线设计

滤波器的接地方式对其性能有很大影响。接地实际上将共模电容接地，如果接地的阻抗较大，共模滤波效果会变差。因此，在设计电源滤波器时，地线的设计是非常重要的。

总的来说，电源滤波器的原理和影响因素涉及到多个方面的知识，包括电路理论、器件特性、电磁兼容等多个领域。在设计和使用电源滤波器时，需要全面考虑这些因素，以确保滤波器能够有效地提高电源质量，保障设备的正常运行。
