EMI滤波电路概述
EMI滤波电路是一种用于处理电源干扰的电路,它位于电源输入端,主要用于滤除市电网中的电压瞬变和高频干扰,同时也防止开关电源中的开关管产生的高频干扰传输到市电网中。EMI滤波器是一种无源双向网络,由电感、电容、电阻或铁氧体器件构成的频率选择性二端口网络。
EMI滤波电路的主要组成部分

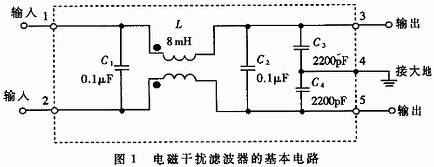

EMI滤波电路主要包括电容器和电感器等简单元件。在一些电路中,还会包括X电容、Y电容和共模扼流圈(也称共模电感)。这些元件各自有不同的作用:
1.X电容:X电容是安规电容,跨接在零线和火线之间,消除零线和火线之间的噪音,这种噪音也就是差模干扰,也就是我们常说的低通常态噪音。
2.Y电容:Y电容也是安规电容,一个连接零线和地线,一个连接火线和地线。Y电容的容量一般都比较小,作用是消除共态噪音,也就是共模干扰。
3.共模电感:共模电感是加强滤波,一般都和滤波电容配合使用,有两组线圈,一组串联在火线中,一组串在零线中。其作用是抑制市电中的共模干扰,同时也防止开关电源对市电的干扰。
EMI滤波电路的作用
EMI滤波电路的主要作用是抑制高频干扰和设备干扰。它能够允许低频的有用信号顺利通过,而对高频的干扰有抑制作用。此外,EMI滤波器还需要满足一定的技术参数,如插入损耗、阻带衰减等,以确保其能够有效地滤除干扰信号。
EMI滤波电路的设计要点
在设计EMI滤波电路时,需要考虑以下几个要点:
1.元件选择:选择合适的X电容和Y电容,确保它们能够在最坏的情况下承受电源相线与中线的电压,并且要经过一定的耐压测试。
2.安装位置:EMI滤波器应该安装在设备的机架或机壳上面,并且接地次胞要与设备机壳的接地次胞取得一致,以保证滤波效果和安全性。
3.安装效果:滤波器的安装位置和方式对其效果有很大影响。如果安装不当,可能会反而增加干扰。
4.技术参数:在选择EMI滤波器时,应考虑电压、电流、插入损耗等技术参数,以确保其能满足设备的需求。
结论
EMI滤波电路是电子设备中不可或缺的一部分,它对于保障设备的正常运行和减少电磁干扰具有重要作用。在设计和选择EMI滤波电路时,需要充分考虑各种因素,以确保其能够有效地滤除干扰信号,并满足相关的安全标准。
