高效滤波电路的设计
高效的滤波电路设计是现代电子技术中的一个重要环节，它能够有效地去除直流电压中的交流成分，提高输出电压的稳定性。以下是几种常见的高效滤波电路设计方案。
1.LCL优化方法
LCL优化方法是一种高可靠性、高滤波效率、高功率密度的滤波电路设计方法。这种方法通过增加补偿电容的方式，对LCL滤波电路中由于电流过大造成的滤波电路失效的问题进行了有效遏制，从而使LCL滤波电路的工程化应用更具实用性和经济性。
2.高效滤波电路及电源输出系统
另一种高效的滤波电路设计是高效滤波电路及电源输出系统。这种系统包括输入整流单元、高功率因数单元、电压转换单元及滤波单元，其中高功率因数单元包括电容C1、电容C2和电感L3。这种设计能够提供高PF值、高效率、输出纹波小以及提高系统稳定性的滤波电路。
3.无源和有源滤波电路

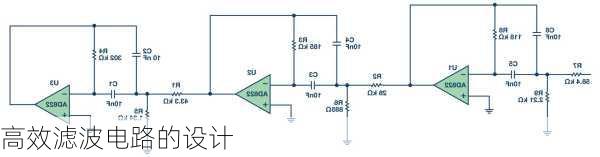

无源滤波电路的结构简单，易于设计，但它的通带放大倍数及其截止频率都随负载而变化，因而不适用于信号处理要求高的场合。而有源滤波电路的负载不影响滤波特性，因此常用于信号处理要求高的场合。有源滤波电路一般由RC网络和集成运放组成，因而必须在合适的直流电源供电的情况下才能使用，同时还可以进行放大。
4.高通滤波器
高通滤波器是让截止频率以上的高频分量通过，同时衰减从直流到阻带频率的低频分量。设计高通滤波器时，需要考虑通带边界频率和通带最大衰减等技术指标。可以通过实验分析来验证设计的正确性。
5.EMI滤波电路
在开关电源中，EMI滤波电路是一种常见的滤波电路设计。这种滤波电路可以抑制电网产生的噪声对电源本身的侵害，对共模和差模纹波干扰均有较好抑制作。EMI滤波电路通常包括共模电感、旁路电容、跨接电容等元件。
以上就是几种常见的高效滤波电路设计方案，具体的设计过程需要根据实际的需求和条件来进行。
