CMOs图像传感器技术

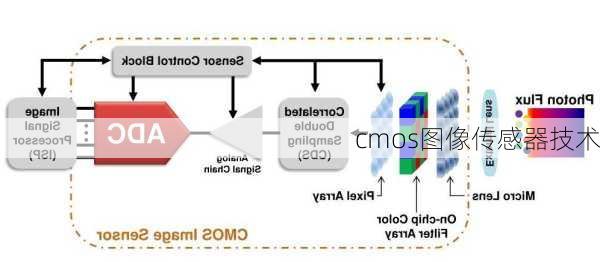

1.CMOs图像传感器的基本结构和原理
CMOS图像传感器是一种基于CMOS技术的固体成像传感器，它主要由像敏单元阵列、行驱动器、列驱动器、时序控制逻辑、AD转换器、数据总线输出接口、控制接口等几部分组成，这些部分通常都被集成在同一块硅片上。其基本工作原理涉及到光电二极管、金属连线层、滤光器和微透镜等组件。光电二极管负责实现光电转换，金属连线层用于传输电信号，滤光器则将光线过滤成单色光，微透镜则用来汇聚光线。
2.CMOs图像传感器的分类和发展趋势
CMOS图像传感器可以分为两大类：前照式（FrontSide
Illumination，FSI）和背照式（BackSide
Illumination，BSI）。前照式结构中，自上至下依次为片上透镜、彩色滤光片、电路层和光电二极管。而在背照式结构中，金属排线和光电二极管的位置和前照式正好相反，自上至下依次为片上透镜、彩色滤光片、光电二极管和电路层。背照式CMOS传感器能更好地利用照射入的光线，在低照度环境下成像质量更好，但由于生产工艺相对复杂，良品率较低。前照式CMOS生产工艺简单，良品率高，适用于对图像传感器的尺寸大小不敏感的领域，如单反相机。近年来，随着技术的发展，出现了堆叠式CMOS传感器，它继承了背照式的优点，并克服了其在制作上的限制与缺陷。此外，堆叠式还使得像素区域和电路区域可以分开，从而可以独立优化光电二极管和像素晶体管，进一步提升了图像传感器的性能。
3.CMOs图像传感器的应用领域
CMOS图像传感器广泛应用于数码相机、智能手机、自动驾驶、安防监控、物联网等领域。在智能手机中，双摄像头和3D摄像头广泛使用，添加镜头有助于手机制造商拉开其销售策略与竞争产品之间的差距。在安防监控领域，需要通过摄像头获取视觉信息，因此CMOS图像传感器扮演着重要角色。随着自动驾驶技术的发展，对车载摄像头的需求快速提升，这也直接拉动了CMOS市场规模的增长。此外，CMOS图像传感器还在医疗和工业系统中得到了广泛应用。
4.CMOs图像传感器的市场竞争和技术发展
在CMOS图像传感器市场中，索尼公司拥有独家的堆叠式CMOS传感器技术。目前，CCD元件的尺寸多为1/3英寸或者1/4英寸，而CMOS传感器的优点在于制造成本较低、功耗少，且性能差距不大。尽管如此，CMOS摄像头对光源的要求较高，但这已经得到基本解决。CMOS图像传感器的关键技术包括优化光电二极管以扩大动态范围、增加像素晶体管中放大晶体管尺寸以降低噪点问题等。
5.总结
综上所述，CMOS图像传感器技术经历了从早期的低性能产品到现代高性能产品的快速发展。随着技术的不断革新，CMOS图像传感器在各个应用领域中的表现越来越出色，市场份额也在不断增加。在未来，我们可以期待CMOS图像传感器技术将继续朝着更高分辨率、更低功耗和更强环境适应性等方向发展。
